适用于在采掘工作面采煤机割煤、掘进机采掘时的喷雾降尘。

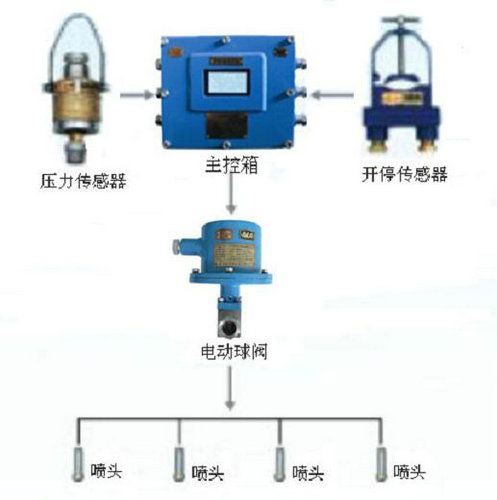

 关联设备

主控箱、电动球阀、开停传感器（或光控传感器）、水压传感器各1台。

工作原理

只有水压传感器检测到采煤机水采水路中有一定的水压（或工作灯开启）时，才能允许启动采煤机。采煤机开动后，开停传感器（或光控传感器）将信号送入主控箱，主控箱控制电动球阀开启，实现对产尘点进行喷雾降尘。采煤机停机（或采煤机工作灯关闭）后，主控箱控制电动球阀延时一定的时间后关闭，停止喷雾降尘。



安装使用

主控箱安装在采煤机机头位置，接AC127V电源。电动球阀串接在水幕与进水管之间。水压传感器安装在洒水喷雾的水路中，开停传感器安装在采煤机动力电缆上（或将光控传感器安装到采煤机工作灯的上方）。

主要技术参数

1、主控箱电源额定电压：         127VAC

2、电动球阀动作额定电压：       15VDC

3、主控箱本安输出电压：         12VDC

4、主控箱本安额定值输出电流：     470mA

5、主控箱本安输出额定值开路电压： 12V/310mA  ；15V/256mA

6、传感器工作额定电压：         12VDC

7、传感器输出信号：        3V/DC≤高电平≤12VDC；0V/DC≤低电平≤1VDC

8、装置主控箱信号输入：       高电平≥6.0V,低电平≤0.5V

9、动作控制时间：             5s～1200s可调，误差±2s

10、适用水压：                0.2～7.0MPa

11、工作方式：                连续
