粉尘超限自动喷雾装置 测尘自动喷雾装置 粉尘浓度超限自动喷雾装置

用途：

主要用于煤矿井上、井下粉尘浓度较大的作业场所，实现粉尘超标时的喷雾降尘。

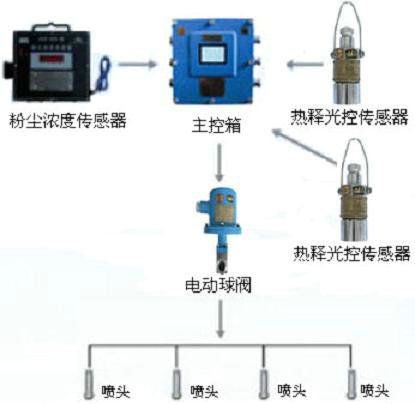

关联设备

主控箱1台、热释光控传感器2台、粉尘浓度传感器1台、电动球阀1台

工作原理

该装置由微电脑程序化自动控制，粉尘浓度低于粉尘浓度传感器设定值时，装置不工作；当粉尘浓度超过粉尘传感器设定值时，粉尘浓度传感器将信号送入主控箱，主控箱即控制电动球阀开启喷雾洒水降尘。当热释光控传感器探测到过往行人时，将信号传递到主控箱，主控箱即控制电动球阀关闭，停止喷雾洒水；人通过洒水区域后，热释光控传感器无信号输出，延时所设定的时间后，电动球阀开启继续喷雾。

主要技术参数

1、主控箱电源额定电压：         127VAC

2、电动球阀动作额定电压：     15VDC

3、主控箱本安输出电压：         12VDC

4、主控箱本安额定输出电流：     470mA

5、主控箱本安输出额定开路电压： 12V/310mA  ；15V/256mA

6、传感器工作额定电压：       12VDC

7、传感器输出信号：        3V/DC≤高电平≤12VDC；0V/DC≤低电平≤1VDC

8、装置主控箱信号输入：         高电平≥6.0V,低电平≤0.5V

9、动作控制时间：             5s～1200s可调，误差±2s

10、适用水压：                0.2～7.0MPa

11、工作方式：                连续

12. GCG1000型粉尘浓度传感器的技术指标

测量范围：0mg/m3～1000mg/m3

测量相对误差：±10℅

采样流量误差：18L/min±2.5℅

工作电压：9VDC～18VDC（本安）

工作电流：≤250mA
