1.1、适用范围

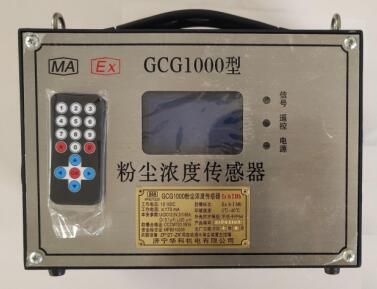

GCG1000 粉尘浓度传感器（以下简称传感器）是为了满足现有煤矿监测井下粉尘浓度开发的。该传感器采用光散射检测原理，并由抽风机辅助采样，传感器能够长时间连续实时检测井下粉尘浓度，同时输出与矿用监控系统相适应的信号。

2.主要技术参数

2.1 工作电压：DC 11V～13.5V；

2.2 zui大启动电流和zui大工作电流：≤120mA；

2.3 测量范围：1mg/m³～1000mg/m³；

2.4 粉尘浓度测量基本误差：真值的±15%；

2.5 粉尘浓度零位稳定性：≤5mg/m³；

2.6 采样流量稳定性:8h 内采样流量稳定性不大于标称值的±3%；

2.7 工作噪声：≤60dB（A）；

2.8 输出信号

2.8.1  1路电平型开关量信号输出：输出高电平时，输出电压不小于 3V（拉出 2mA 电流），输出低电平时，输出电压不大于 0.5V；

4.8.2  1 路 4～20 mA 电流信号输出（负载电阻 350Ω）；

2.8.3  1 路200HZ-1000HZ频率信号输出；

2.8.4  1 路RS485（MODBUS）总线通信通道。

3.特点

3.1 传感器具有遥控调校功能，遥控距离 0～3 m，遥控角度：0～45 °；

3.2 传感器具有 3.3 寸液晶显示屏，粉尘浓度值显示分辨率为 1 mg/m³；

3.3 传感器可在量程范围内可任意设置报警点，当达到报警点时传感器输出高电平信号；

3.4 传感器可与煤矿监控系统联机，实现浓度状况实时井上传输。
