一、概述

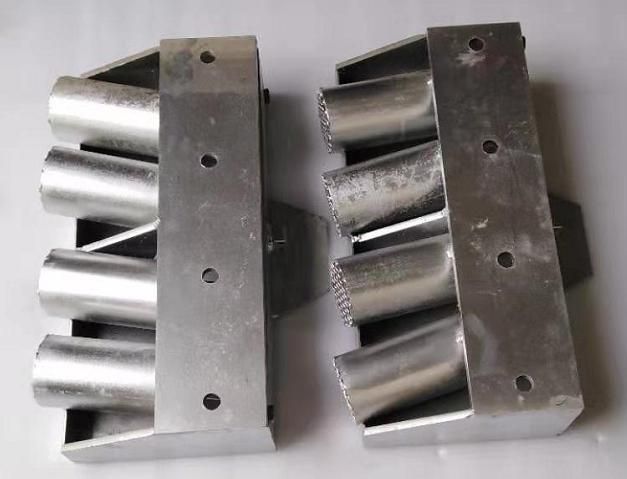

ZCP-2F采煤机二次负压降尘器是适合煤矿井下各类机型采煤机使用的高效除尘装置。该装置同时具有拦截粉尘外逸的汽雾流屏障和含尘气流净化功能。该装置体积小，安装方便，维护容易。

产品的执行标准：Q/HK011-2012《ZJP-2F采煤机二次负压降尘器》

二、用途

采煤机二次负压降尘器主要用于煤矿井下需要高压喷雾降尘的场合，是各类采煤机综采工作面采用高压喷雾降尘的关键设备之一。用于高瓦斯矿井还具有冲淡截割滚筒附近瓦斯聚集的作用。

适应于煤矿井下风速小于20m/s的任何作业场所，主要是采煤机降尘。

三、工作原理

采煤机二次负压降尘系统，利用设置在工作面的由高压水泵、供水自动控制水箱组成的高压泵站，将静压水(低压)转化为高压水并通过沿顺槽至工作面敷设的高压管路输送到布置在采煤机的二次负压除尘器；二次负压除尘器将供给的高压水，转化成控制掘进机产尘源向外扩散的汽雾流屏障和局部含尘风流净化除尘系统。高压汽雾流屏障阻止和减少粉尘向外扩散并且进行净化；局部含尘风流净化除尘系统是指掘进机的除尘装置喷出高压水的同时产生负压将煤尘吸到装置附近就地净化，从而实现了对掘进机割煤产尘的二次负压降尘的目的；采煤机二次负压降尘器是适合我国煤矿井下各种类型采煤机使用的高效除尘关联设备。

四、产品特点

1. 所需高压水泵结构紧凑、体积小、单位水功率高，方便煤矿井下运输。

2 二次负压降尘器同时具有拦截粉尘外溢的汽雾流屏障和含尘气流净化系统，装置体积小，安装方便、维护容易，能够实现对采煤机割煤产尘的有效控制。

3. 用于采煤机，二次负压降尘器成对使用，二次负压降尘器分别设置在采煤机的前后滚筒摇臂上，分别降尘。

6. 对于有高压水的工作场所，只安二次装负压降尘器即可实现该场所的喷雾降尘。

五、主要技术参数

汽雾流拦截角度：55°-82°

静止空气中汽雾流喷射距离：≤5m

额定压力：8Mpa

额定流量：24L/min-36L/min

适用水压：4.5Mpa-8pa

雾化精度：50～200um

工作噪声：≤85dB（A）

降尘效率：≥85%。

六、设备安装与使用
(1)供水系统。由高压水泵、自动供水控制水箱、二次负压降尘器组成如图1所示。

     图1 采煤机二次负压降尘器高压供水系统示意图
  2) 二次负压除尘装置与采煤机的连接。二次负压除尘器直接安装固定在采煤机的两个摇臂上；如果是小型采煤机，安装在采煤机两个滚筒后的采煤机平台上（用M24螺栓固定在采煤机两端头的连接板上），如图2所示。

     图2 二次负压降尘器在采煤机上的安装示意图
