一、概述<!--?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /-->

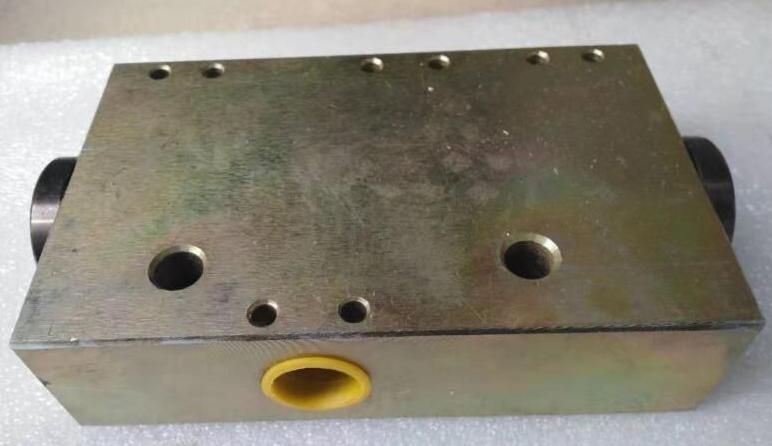

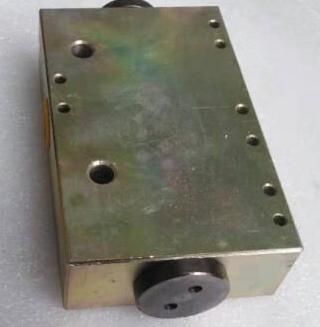

FYP13液压支架用自动喷雾阀(以下简称 “喷雾阀”) 是煤矿井下液压支架防尘系统中实现液压支架自动喷雾防尘的关键部件，在综采工作面及综放工作面得到广泛的应用。 与钢编高压胶管总成、KJ系列管路系统接头及附件、喷雾杆总成等部件组成，安装在液压支架(以下简称“支架”)的液压控制系统、供水管路中，当操作支架相应手柄使支架动作时，利用管路的高压乳化液(工作液)自动打开或关闭喷雾水路，实现煤矿井下综采、综放工作面支架移架、降架、放顶煤过程中自动喷雾降尘以及跟随采煤机自动喷雾降尘。

装置执行标准： MT/T765-1997。

二、适用环境

装置在下列环境可以正常工作：

1. 环境温度：0℃～+40℃；

2. 相对湿度：≤95%（+25℃）；

3. 大气压： 80KPa ～ 106KPa；

4.无破坏金属和绝缘材料的腐蚀性气体的场所；

5. 无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。

三、主要技术参数

1、额定压力：34MPa；

2、进水口封闭压力 5Mpa

3、控制口开启压力 31.5MPa
4、进出液通径：KJ13(进、出水孔)；

3、液控高压软管接口：KJ10(工作液进液孔) ；
5、顶杆行程 5mm；

四、特点

1、喷雾阀将控制信号液路和喷雾水路分开闭锁，不会产生窜液现象。
2、有独特的记忆功能，支架运动(升、降、进、退)过程中，可随意控制喷雾时间，水雾均匀，增强降尘效果。
3、可以实现本架喷雾、两架或多架顺序联喷、手动或自动跟随采煤机喷雾多种功能，且管路简单，操作方便。
4、易损零部件标准化，偶然出现故障时，现场能够方便即时排除故障，恢复功能。
5、可以实现喷雾降尘装置多种喷雾降尘功能，可根据现场实际需要增减喷雾装置零部件以实现所需要的功能，功能变换方法简单快捷且互不干扰。

6、构成简单，使用方便，维护工作量小，在综采工作面及综放工作面得到广泛的应用。
