粉尘超限喷雾降尘装置/测尘喷雾降尘装置

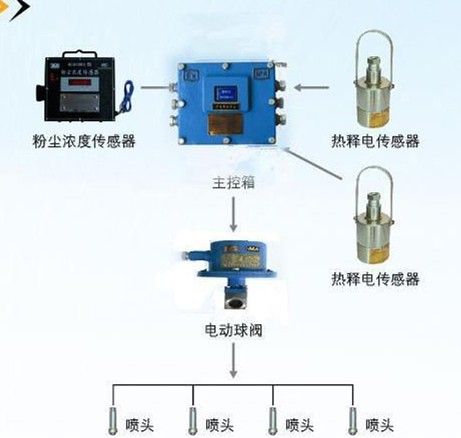

1、设备组成

ZP127矿用自动洒水降尘装置（粉尘超限喷雾）主要由主控箱、电动球阀、热释光控传感器、粉尘浓度传感器、遥控器、水幕等组成。

2、实现功能

用于煤矿井上、井下粉尘浓度较大的作业场所，实现粉尘超标时的喷雾降尘。当有过往行人通过喷雾区域停止喷雾洒水；行人通过洒水区域后，延时所设定的时间后，继续喷雾降尘。系统功能和延时时间可用yao控器任意调节设置

可与煤矿监控系统联机实现粉尘浓度状况井上传输监控。

3、工作原理

该装置由微电脑程序化自动控制，粉尘浓度低于粉尘浓度传感器设定值时，装置不工作；当粉尘浓度超过粉尘传感器设定值时，粉尘浓度传感器将信号送入主控箱，主控箱即控制电动球阀开启喷雾洒水降尘。当热释光控传感器探测到过往行人时，将信号传递到主控箱，主控箱即控制电动球阀关闭，停止喷雾洒水；

人通过洒水区域后，热释光控传感器无信号输出，延时所设定的时间后，电动球阀开启继续喷雾。可与煤矿监控系统联机，实现粉尘浓度状况井上传输。

4、装置特点

1).微电脑程序化自动控制；

2).蓝色背光液晶屏工作状态在线显示；

3).功能及喷雾延时可按要求遥控设置；

4).粉尘浓度设定值，可用yao控器调整；

5).配套电动球阀通水口径大、耐水压力高、不易堵塞；

6).电动球阀执行机构具有电流限流自动保护功能；

7).本装置自带配套水幕，喷嘴为精细度雾化喷嘴，为避免喷嘴堵塞，水幕上带有水质过滤器；一站式quan方位服务；

8).粉尘浓度状况适时井上传输监控；

9).无需人工干预；人机界面交互；免维护；实用、方便。

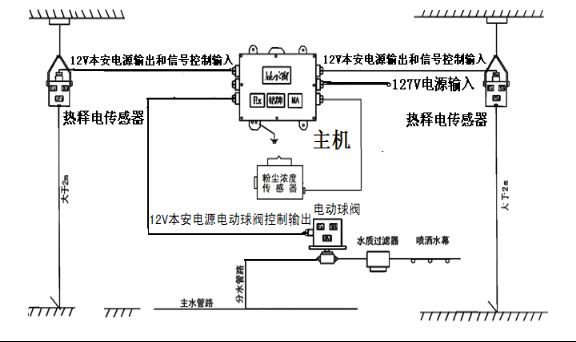

5、安装示意图：
