综采工作面架间喷雾装置    综采面支架喷雾装置  采煤机移架喷雾装置     综采面喷雾降尘系统



用途

    本装置适用于煤矿综采工作面的喷雾降尘。

主要设备

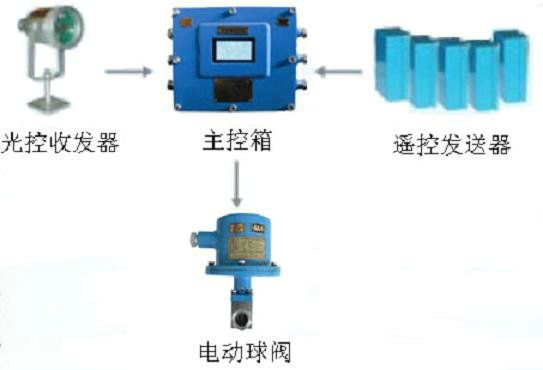

每3-5个液压支架安装该洒水降尘装置1台套。每台套装置配置主控箱1台、光控接收传感器（接收器）1台、电动球阀1台。若需要移架喷雾则再配置遥控发射组件5组（若移架、放顶煤需要喷雾则配置遥控发射组件10组）。另外，每个综采工作面上再配置1台光控传感器（发射器）、一台供电电源箱（主控箱）。

工作原理

在采煤机的机头上安装1台光控发射传感器，当采煤机移动时，通过采煤机上安装的光控发射传感器扫描支架上安装的光控接收传感器，光控接收器将信号送入主控箱，主控箱控制电动球阀洒水喷雾，经过所设定的延时后喷雾自动停止。产品特点

喷雾主控箱采用进口单片机智能化程序控制，工作状态微电脑液晶屏在线显示；采用红外线机组自动扫描降尘与无线编码支架自动降尘两种无线方式、多点自动控制，实现采煤机组割煤通过、支架移架、放顶煤时多点一体化自动控制喷雾。每种控制方式均有超时保护-喷雾延时设置，且扫描降尘与支架降尘合二为一，按照各自的程序进行控制，互不干扰，控制器界面友好，程序设置和时间参数修改方便。

 该装置有顺风向顺控启动、逆风向单台启动功能，以实现对煤尘多次拦截、闭锁式降尘。

主要技术参数

1、主控箱电源额定电压：   127VAC

2、电动球阀动作额定电压：   15VDC

3、主控箱本安输出电压：   12VDC

4、主控箱本安输出电流：  470mA

5、主控箱本安输出开路电压：12V/310mA  ；15V/256mA

6、传感器工作额定电压：   12VDC

7、传感器输出信号： 3V/DC≤高电平≤12VDC；0V/DC≤低电平≤1VDC

8、装置主控箱信号输入：    高电平≥6.0V,低电平≤0.5V

9、动作控制时间：          5s～1200s可调，误差±2s

10、适用水压：        0.2～7.0MPa

11、工作方式：       连续

12、红外接收/发器有效距离： ≥30m

13、无线编码收/发器有效距离：10架

14、防尘信号控制方式：  无线（红外线扫描+无线编码）

15、防尘水幕控制路数：   2（采煤，移架、放煤）
